? ? ? ? ? ? ? ? ? ? ? ? ?機型

規格

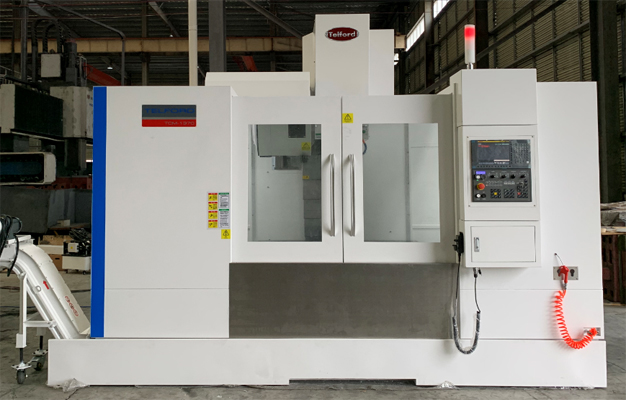

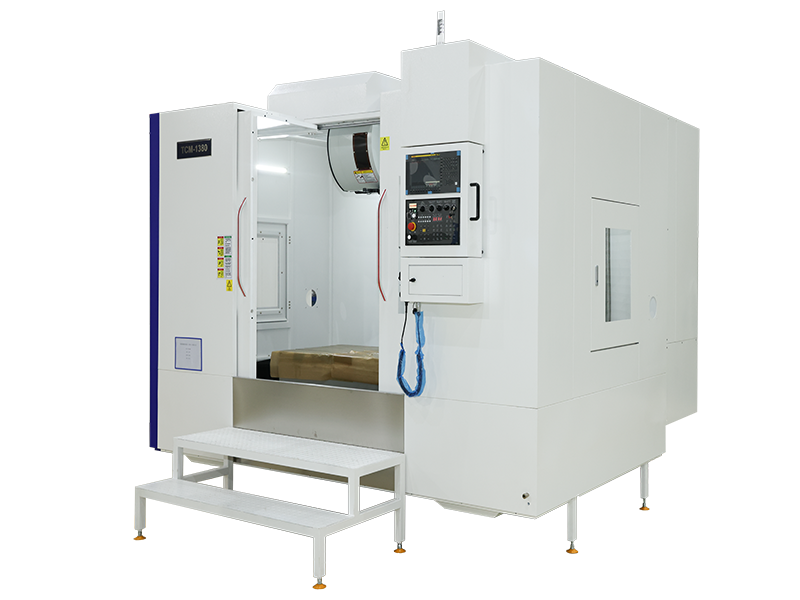

TCM-1370(滾柱導軌）

X軸行程（工作臺左右移動）

mm

1300

Y軸行程（工作臺前后移動）

mm

700

Z軸行程（主軸箱上下移動）

mm

700

主軸鼻端至工作臺面距離

mm

320-1020(立柱加高200mm)

主軸中心至立柱護罩面距離

mm

755

工作臺尺寸

mm

1400*700

工作臺最大載重

kg

1000

T?型槽尺寸（槽寬*槽距*槽數）

mm

18*100*6

主軸轉數

rpm

10000/12000/15000

主軸錐度

BT-40/BT-50

快速進給速速（X/Y/Z）

m/min

30/30/24

切削進給速速（X/Y/Z）

mm/min

1-10000

刀庫容量

pcs

24

最大刀具直徑（鄰刀/無鄰刀）

mm

Φ100

最大刀具長度

mm

? ? ? ? ? ? ? ?250

最大刀具重量

kg

15

換刀方式

刀臂式

換刀時間（刀對刀）

sec.

2.0

主電機功率（連續/30分）

kw

15/18.5

X/Y/Z軸進給電機功率

kw

4.0/4.0/4.0

切削冷卻液電機功率

w

760

氣壓需求

kg/cm2

6

所需電源容量

kva

20

機床高度

m

2800

機床尺寸

mm

3600*2800

機床重量

kg

9500
